Izmenjevalnik tople vode

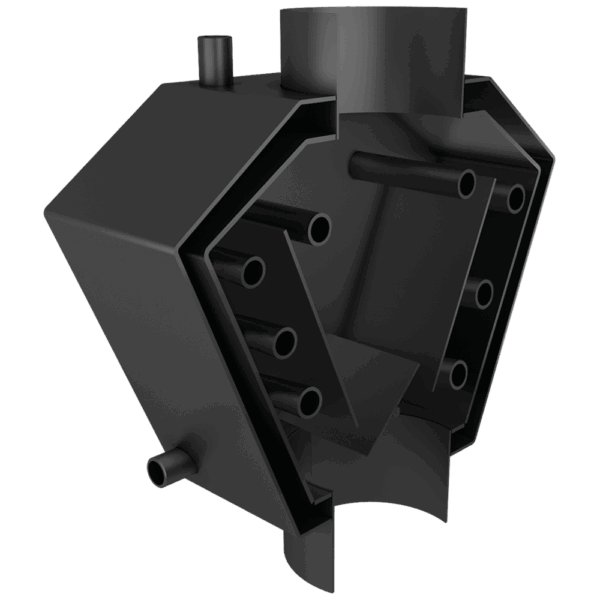

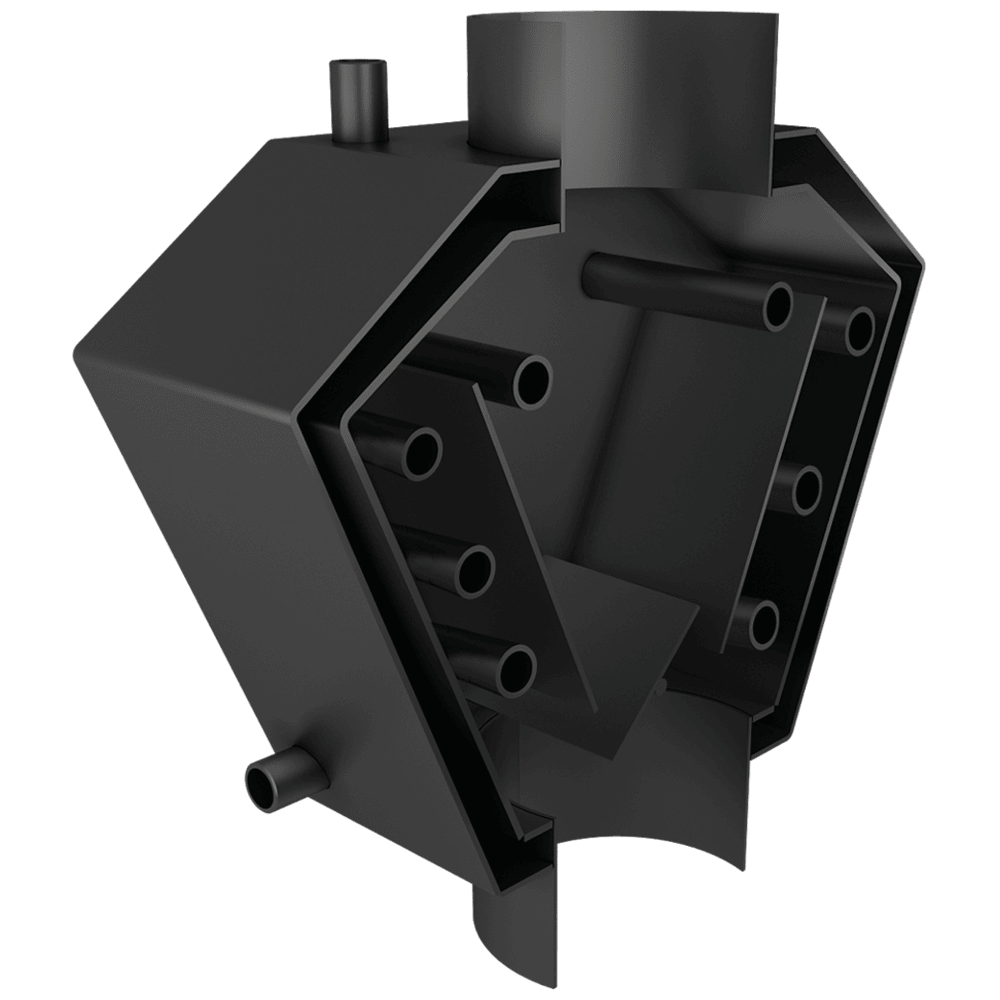

Naloga elementa je, da iz izpušnih plinov, ki zapuščajo zgorevalno komoro kaminskega vložka, rekuperira del toplotne energije. Toplota se nato prenese v toplo vodo za gospodinjstvo ali prek centralnega ogrevalnega sistema v radiatorje v stanovanjskih prostorih. Je zelo ekonomičen vir toplote, saj ne zahteva uporabe dodatnega goriva, temveč le odvečno toploto v izpušnih plinih, ki tečejo v dimnik. Vroči izpušni plini tečejo skozi izmenjevalec in segrevajo vodo v plašču izmenjevalnika. Vroča voda se odvaja skozi pipo, ki se nahaja na zgornjem delu izmenjevalnika. Izmenjevalec je prilagojen za sodelovanje z radiatorskimi instalacijami in sistemi talnega ogrevanja, ki so opremljeni s pečmi za centralno ogrevanje na trda goriva, plin, olje, elektriko, toplotnimi črpalkami in sončnimi baterijami. Izmenjevalec tople vode je izdelan iz jekla, namenjenega delovanju pri povišanih temperaturah. Ta material je prilagojen za delovanje v sistemih centralnega ogrevanja, zagotavlja visoko zanesljivost naprave, toplotno odpornost in dolgotrajno delovanje. Osrednji del izmenjevalnika je notranja komora, v kateri sistem cevi in ​​kanalov poveča površino za izmenjavo toplote. Na vhodu v komoro je nameščena premična plošča, ki zagotavlja pravilno razporeditev lopute. Loptica, ki uravnava pretok dimnih plinov, je nameščena v notranji komori: 1 – navpična loputa je v odprtem položaju – izpušni plini tečejo neposredno v dimni kanal – izmenjevalnik je izklopljen 2 – vodoravna loputa je v zaprtem položaju – izpušni plini tečejo čez vodni plašč izmenjevalnika in prenašajo toploto na vodni plašč – izmenjevalnik je vklopljen. Opomba! Pri kurjenju kamina mora biti loputa v navpičnem položaju (izmenjevalnik izklopljen). Pri vgradnji izmenjevalnika je treba vedno zagotoviti dostop za regulacijo lopute, npr. skozi revizijsko odprtino. TEHNIČNI PODATKI: Nazivna moč (kW): do 10 – odvisno od moči kaminskega vložka. Premer dimnika (mm): 200 Toplotni izkoristek (%): do 75% Teža (kg): 63,60 Prostornina vode (l): 16,5.
